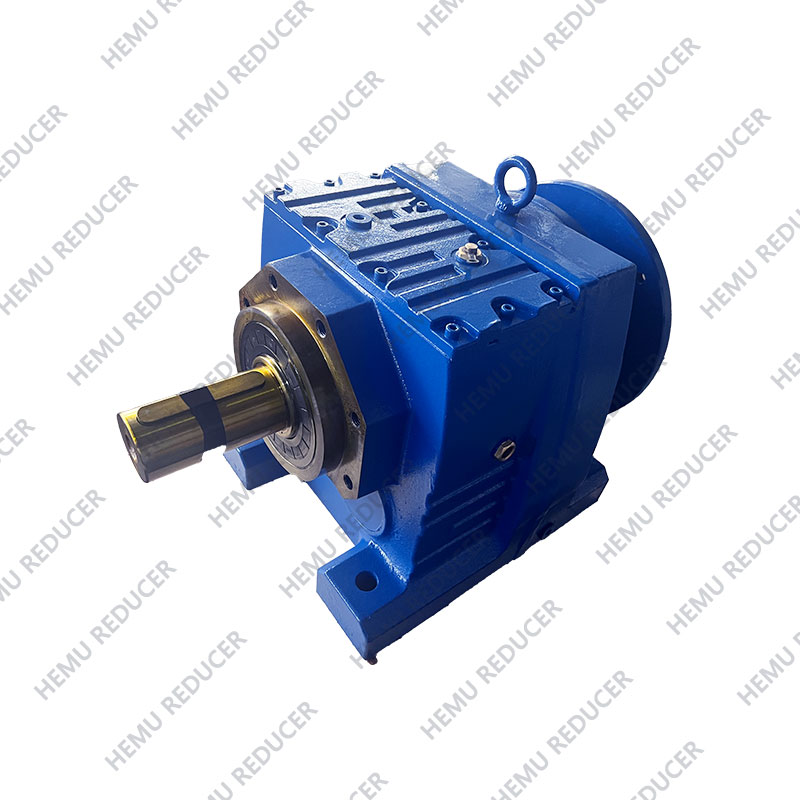

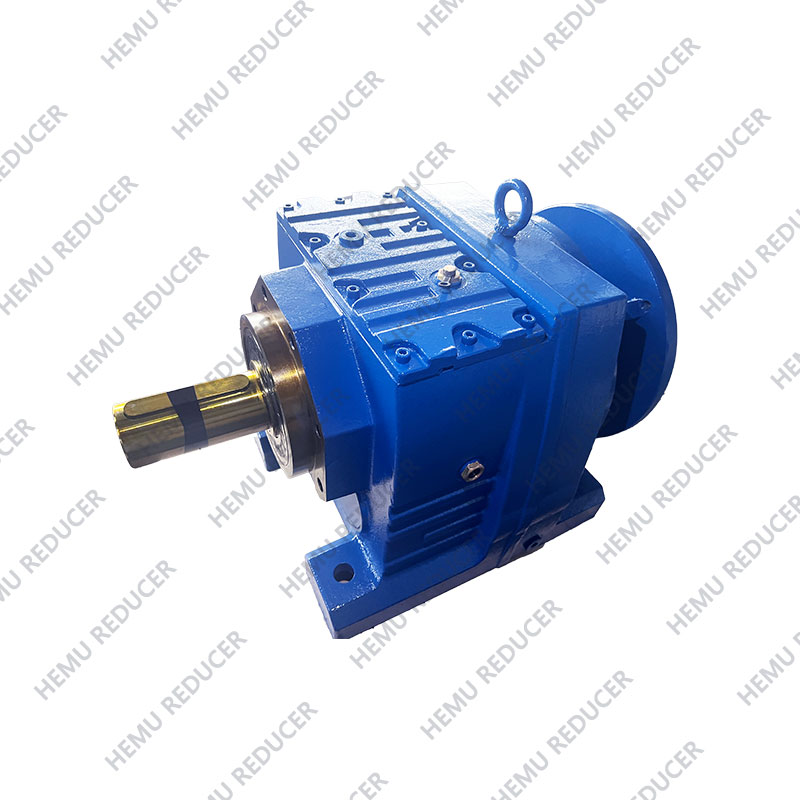

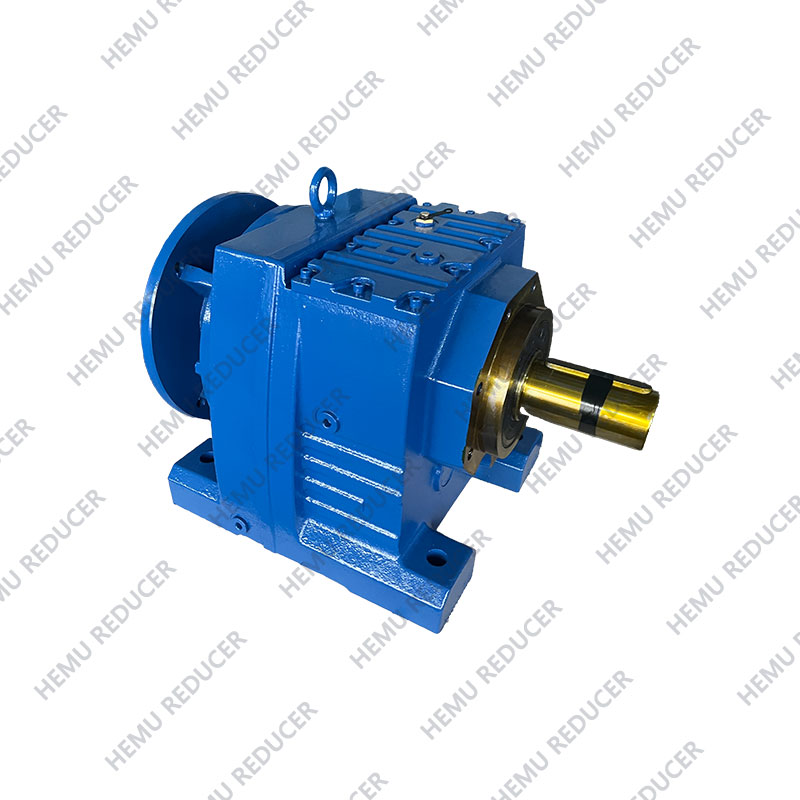

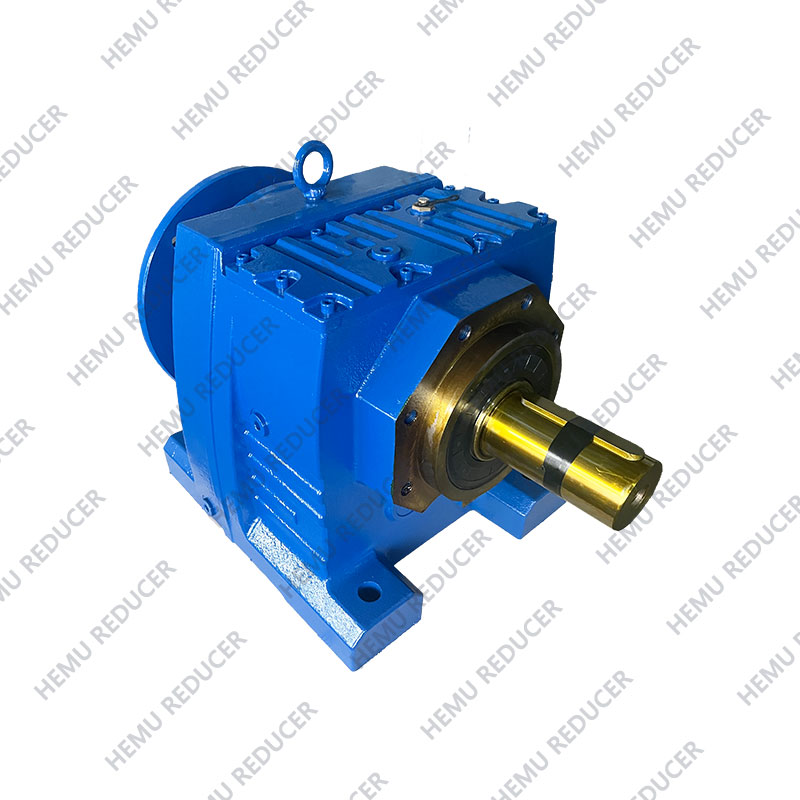

HR seriyali spiral chiziqli vites qutisi dizayni:Spiral viteslar taklif qiladi
yuqori uzatish samaradorligi va kam shovqin shpur tishli nisbatan, qilish
ular yuqori tezlikdagi, og'ir yukli dastur stsenariylariga mos keladi.
Yilni tuzilish:HR seriyali spiral chiziqli uzatmalar qutisi
odatda o'rnatish joyini tejash uchun ixcham mo'ljallangan, mos keladi
makon cheklangan ilovalar.
Yuqori qattiqlik:HR seriyali spiral chiziqli uzatmalar qutisi ishlab chiqarilgan
yuqori qattiqlik va chidamlilik bilan yuqori quvvatli materiallar, qodir
katta radial va eksenel yuklarga bardosh berish.
1.Yuqori modulli dizayn
2.Yuqori yukni qo'llab-quvvatlash, barqaror uzatish va past shovqin darajasi.
3.Zo'r muhrlanish, sanoatni qo'llashning keng doirasi.
4.Yuqori samaradorlik va quvvatni tejash.
5. Xarajatlarni tejash va past texnik xizmat ko'rsatish.
1.Barbor va yuk tashish
2. Ko'targich va transport
3. Elektr quvvati
4.Ko'mir qazib olish
5.Tsement va qurilish
6.Qog‘oz va yengil sanoat
7.Kimyo sanoati va atrof-muhitni muhofaza qilish.Va hokazo.
| Uy-joy materiali | Quyma temir/sferik temir |
| Korpusning qattiqligi | HBS190-240 |
| Tishli material | 20CrMnTi qotishma po'lat |
| Viteslarning sirt qattiqligi | HRC58 ° ~ 62 ° |
| Tishli yadro qattiqligi | HRC33~40 |
| Kirish / chiqish mili materiali | 42CrMo qotishma po'lat |
| Kirish / chiqish milining qattiqligi | HRC25~30 |
| Tishli mexanizmlarni qayta ishlashning aniqligi | To'g'ri silliqlash, 6 ~ 5 daraja |
| Soqol yog'i | GB L-CKC220-460, Shell Omala220-460 |
| Issiqlik bilan ishlov berish | Temperlash, tsementlash, söndürme va boshqalar. |
| Samaradorlik | 94% ~ 96% (uzatish bosqichiga bog'liq) |
| Shovqin (MAX) | 60 ~ 68 dB |
| Temp. Koʻtarilish (MAX) | 40°C |
| Temp. Ko'tarilish (moy) (MAX) | 50°C |
| Tebranish | ≤20µm |
| Teskari zarba | ≤20Arcmin |
| Rulmanlar markasi | Xitoyning eng yaxshi brendi, HRB/LYC/ZWZ/C&U. Yoki so'ralgan boshqa brendlar, SKF, FAG, INA, NSK. |
| Yog 'muhrining markasi | NAK --- Tayvan yoki boshqa brendlar talab qilinadi |
| Hajmi | Shaftning qattiq diametri. (mm) |
Markaz balandligi (mm) |
Chiqish gardish diametri. (mm) |
Quvvat (kVt) |
Nisbat | Ruxsat etilgan moment (N. M) |
Og'irligi (KGS) |
| 17 | PH20K6 | 75 | PH120/140 | 0,18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | PH25K6 | 90 | PH120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | PH25K6 | 90 | PH160/200 | 0,18-3,00 | 3.33-134.82 | 200 | 8.5 |
| 47 | PH30K6 | 115 | PH160/200 | 0,18-5,50 | 3.83-176.88 | 300 | 10 |
| 57 | PH35K6 | 115 | PH200/250 | 0,18-7,50 | 4.39-186.89 | 450 | 18 |
| 67 | PH35K6 | 130 | PH200/250 | 0,18-7,50 | 4.29-199.81 | 600 | 25 |
| 77 | PH40K6 | 140 | PH250/300 | 0,18-11,00 | 5.21-195.24 | 820 | 36 |
| 87 | PH50K6 | 180 | PH300/350 | 0,55-22,00 | 5.36-246.54 | 1550 | 63 |
| 97 | PH60m6 | 225 | PH350/450 | 0,55-30,00 | 4.49-289.74 | 3000 | 101 |
| 107 | PH 70m6 | 250 | PH350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
